一、示例 1：高层住宅双立管尺度系统（专用通气立管 T + 浑水立管 WL）

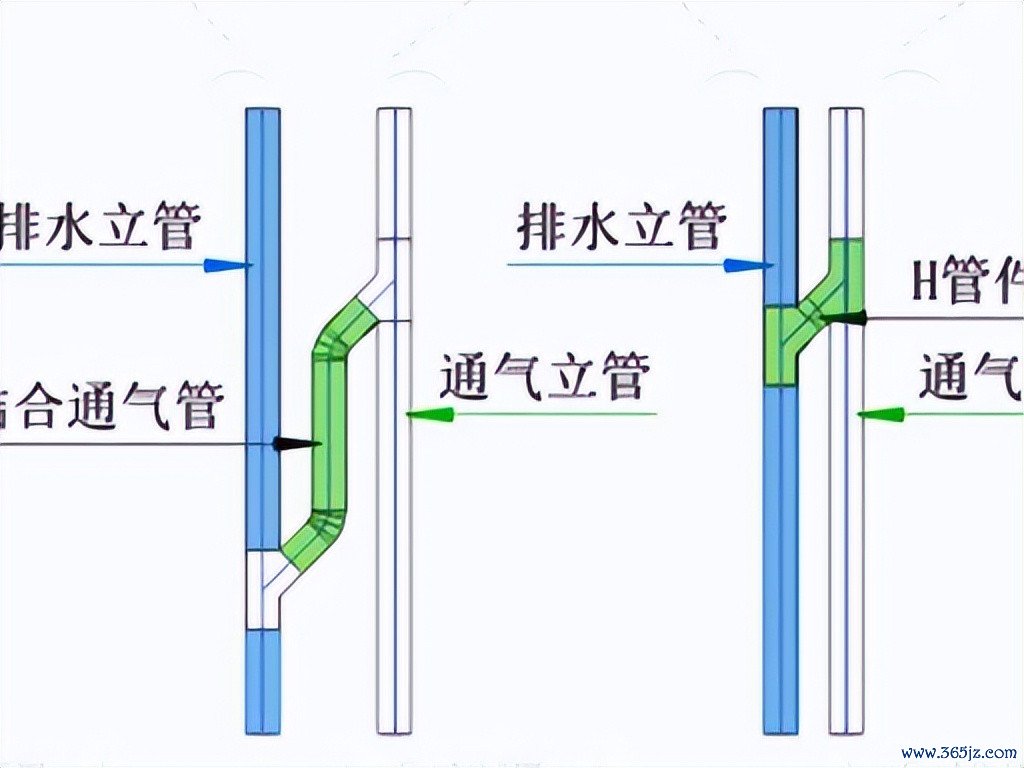

H管流畅节点

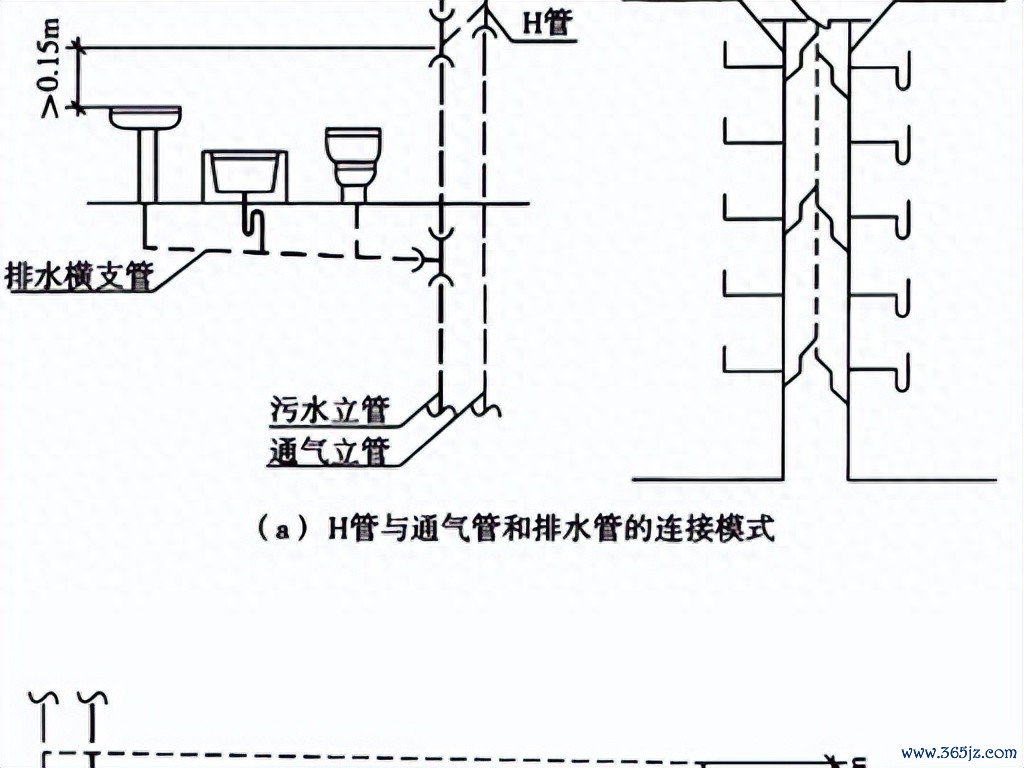

双立管轴测暗示

构成构件

浑水立管 WL：DN110，相连马桶、地漏、洗手盆排水

专用通气立管 T（透气管）：DN75，全程零丁空气通谈，不排浑水

H 型连结通气管：每层 / 隔层连通 WL 与 T 管，气压均衡中枢管件

伸顶通气管：T 管尖端穿出屋面，连通室外大气压

装配强制尺寸（GB50015-2019 4.7.7）

H 管下端：在本层排水横支管下方，用 45° 斜三通接浑水立管；

H 管上端：杰出本层洁具上角落≥0.15m 接入通气立管，退缩浑水倒灌进通气管；

流畅必须斜三通，退却水告成连；通气管全程进取坡度≥0.01，无积水段；

10 层及以上住宅必须逐层建造 H 管。

流体作用

表层排水产生负压→空气从屋面插足 T 管，经 H 管快速补气；底层浑水挤压产生正压→废气通过 H 管排入通气立管从屋面泄压，立管负压踏实≤-65Pa。

二、示例 2：卫生间横支管环形通气管装配（多洁具共用横管）

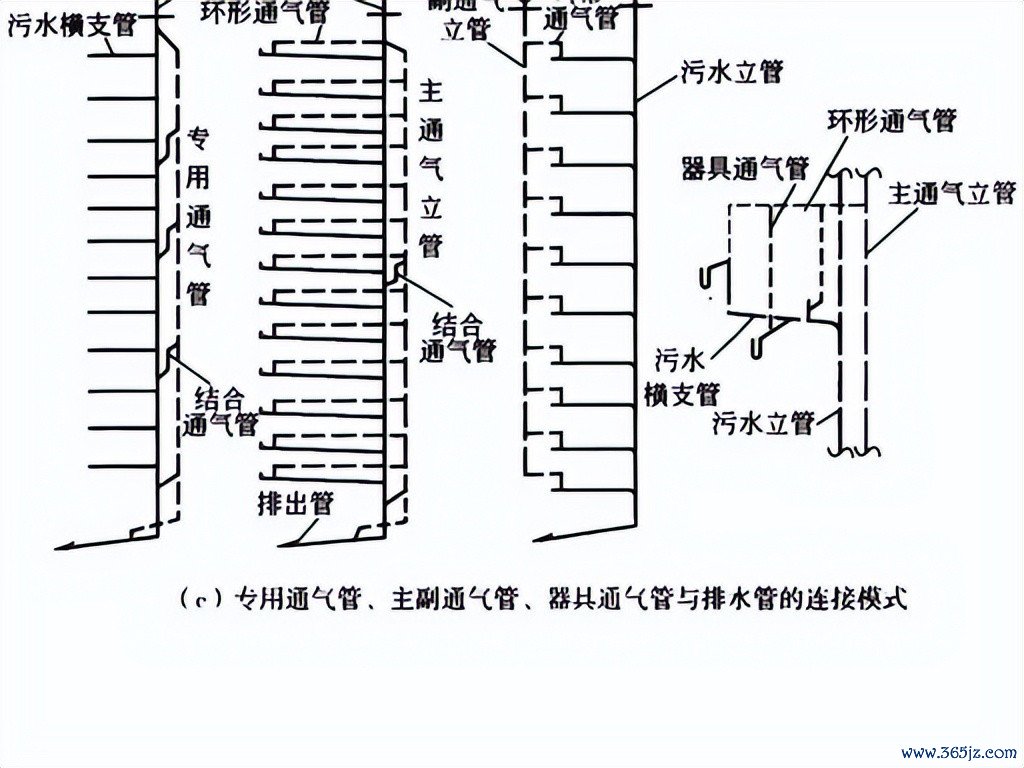

环形通气管装配剖面

适用场景（强制建造条目）

横支管≥4 个洁具且长度＞12m / 支管≥6 个大便器

装配程序

环形通气管从横支管最前端两个洁具之间垂直进取引出；

进取举高≥0.15m 后，45° 斜接入主通气立管 T；

全程进取找坡，Z6尊龙凯时2026世界杯推荐官网阻绝积水回流至支管；

作用：洁具排水蓦然局部负压最强，前端笔直补气，幸免单台洁具冲水抽干自家存水弯。

三、示例 3：用具通气管（马桶 / 洗手盆零丁通气，静音高端住宅）

装配作念法

从洁具存水弯出口端单独引出小管（DN50）；

举高 0.15m 以上接入通气立管；

一户多台洁具辨认单独接通气，无共用支管真空侵略；

上风：排水无咕噜异响，水封水位波动≤5mm，Z6尊龙凯时官方网站旅舍、精装豪宅标配。

四、示例 4：屋面伸顶通气管闭幕节点（整套通气系统气源口）

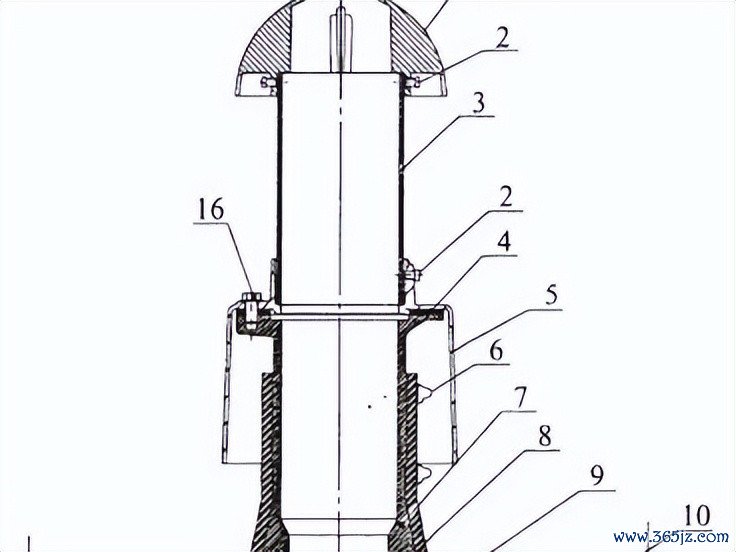

伸顶通气屋面节点详图

模范高度要求

非上东谈主屋面：通气管杰出屋面≥0.3m，且高于当地最大积雪厚度；

上东谈主屋面：杰出屋面≥2.0m，配套防雷；

通气口 4m 内有门窗：管顶杰出窗顶≥0.6m，幸免臭气倒灌室内；

施工重点

穿屋面作念双层防水套管、密封膏封堵，尖端加装防虫通气帽，退缩落叶、蚊虫堵塞通气通谈。

五、现场什物装配禁忌（违章会失效）

❌ 通气管接入烟谈、排风、雨水管（废气倒灌室内，违犯 GB55020 强条）；

❌ 水平平接三通、向下倒坡（浑水流入通气管堵塞，通气十足失效）；

亚博体育世界杯中国官网首页

❌ 封堵屋面通气帽、缩小伸顶高度（管谈真空无法开释，抓续反臭）；

❌ 仅底层单立管不设通气（多层同步排水负压 - 110Pa，存水弯快速干涸）；

所有这个词通气流畅均为45° 斜三通 + 进取抬升 0.15m，是通气系统及格判定中枢。

六、整套系统简便装配经由（施工规章）

垂直敷设浑水立管 WL、专用通气立管 T，两管平行打法；

每层排水横支管装配完成后，加装 H 管连通 WL 与 T；

多洁具长支管增设环形通气管，高端洁具增设用具通气管；

通气立管进取延迟穿出屋面，作念防水、加高、装配通气帽；

管谈粘接固化后通水测试：冲厕无咕噜声、卫生间无异味，判定通气及格。

七、图纸代号对应速记

WL = 浑水立管，T = 透气管（通气管），H = 连结通气管Z6尊龙凯时官方网站，TL = 专用通气立管
